Algoritma Pemograman menggunakan flowchart



Tahu kah kamu tentang algoritma ?

Dalam kehidupan sehari-hari kita sering menggunakan algoritma, tetapi kalian tidak sadar bahwa yang kalian lakukan adalah sebuah contoh dari algoritma. Misalnya buku resep makanan, buku panduan merakit komputer dan tutorial-tutorial pembuatan barang lain. Sebagai contoh langka-langkah mengambil uang pada mesin ATM (Automatic Teller Machine).
  1. Masukan kartu atm pada tempat yang telah disediakan
  2. Pilih bahasa yang digunakan
  3. Masukan pin ATM
  4. pilih penarikan tunai
  5. Masukan nominal uang yang akan diambil
  6. Tunggu sampai uang keluar di mesin ATM
  7. Jangan lupa ambil kartu ATM kembali
Dari sedikit penjelasan di atas saya simpulkan. Algoritma merupakan urutan atau langka-langkah dari penyelesaian suatu masalah yang disusun secara logis dan sistematis dengan tujuan agar menjadi solusi paling efektif dari suatu masalah.

Terdapat 3 (tiga) komponen dalam merancang algoritma, yaitu :
Komponen Masukan (Input)
Komponen Keluaran (Output)
Komponen Proses (Processing)

Secara umum penulisan pseudocode terbagi kedalam tiga bagian, sebagai berikut:
Judul – Pada bagian ini kita menuliskan judul dari suatu program yang akan dibuat.
Biasanya judul diawali dengan kata “program” atau “algoritma” kemudian diikuti
dengan nama program yang ingin dibuat.
Contoh : program menghitung luas_lingkaran atau program menghitung gaji_karyawan.

Deklarasi – Pada bagian ini kita bisa menulis semua variabel yang diinisialisasikan didalam suatu program. Biasanya menggunakan kata kunci ‘var’ diikuti dengan nama variabel dan tipe data yang digunakan.

Isi – Bagian ini merupakan bagian utama pada suatu program dimana terdiri dari perintah program terstruktur baik berupa kondisional, perulangan dan lainnya.

Contoh Algoritma Dalam Bentuk Pseudocode

Contoh Algoritma Pseudocode untuk menghitung luas persegi panjang.

Rumus luas persegi panjang adalah panjang (p) x lebar (l).
Jika diketahui:
panjang=6;
 lebar=2;
Maka bentuk pseudocodenya adalah seperti berikut ini:
program menghitung_luas_persegi_panjang
deklarasi:
  var panjang:lebar:luas:integer;
Deskripsi:
  panjang <- 6;
  lebar <- 2;
  luas <- panjang*lebar;
  write (luas);

Setelah kita paham tentang algoritma kita terapkan ke flowchart agar memperjelas langkah-langkah penyelesaian algoritma. Tahukah kalian tentang Flowchart?

Flowchart merupakan bentuk algoritma yang menggambarkan suatu sistem dengan menggunakan simbol-simbol serta menjelaskan suatu urutan serta hubungan proses didalam sistem. Flowchart sering digunakan sebagai pedoman untuk menjalankan operasional dan juga dokumentasi. Ada banyak jenis flowchart dan salah satunya adalah flowchart program. Terdapat beberapa flowchart program yang sering digunakan diantaranya adalah:

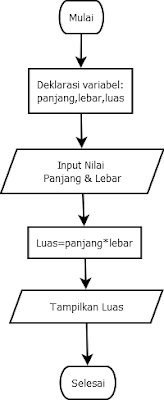

kita lanjutkan dari permasalahan algoritma di atas menjadi diagram flowchart:


  • Mulai dan selesai kita menggunakan simbol terminal sebagai simbol untuk awalan dan akhiran.
  • Deklarasi variabel kita gunakan simbol proses
  • Nilai panjang dan lebar kita gunakan simbol input karena nilainya akan di masukan oleh users.
  • Selanjutnya sistem akan menghitung luas berdasarkan nilai panjang dikalikan dengan lebar, pada bagian ini kita gunakan simbol proses
  • Selanjutnya sistem menampilkan hasilnya bagian ini dibuat dengan simbol ouput.

Mari kita aplikasika ke pemograman Dev ++/ C++
Program Perkalian dua bilangan di Dev C++
Untuk membuat program perkalian tersebut, kalian bisa langsung mengikuti koding yang ada dibawah ini.


Sekian mungkin itu saja yang kami sajikan untuk pehaman algoritma dan flowchart
